LCN 系統易於規劃
採用 LCN (Local Control Network) 實現各式大小型建築的每個自動化功能!
LCN 系統可透過多種多元方式靈活擴展,並使手動指令與自動功能相鏈接,由系統監控及管理建築;透過節能,提供用戶更高水平的便利生活與節省能源開支。
“智能”模組代表著可發送及接收指令、分析傳感器數據、控制執行器及監視模組間的數據交換,完全不需要使用中央處理器 !

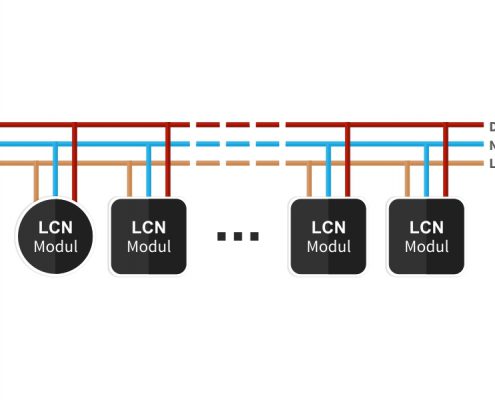

LCN 系統只需一根額外電纜即可進行數據傳輸, LCN 符合 VDE (德國電氣電子及資訊技術協會) 法規,因此無需附加規範便可直接進行數據傳輸,沒有多餘的佈線系統,安裝成本相對低。
各種建築類型 – 都能從中受益。 |

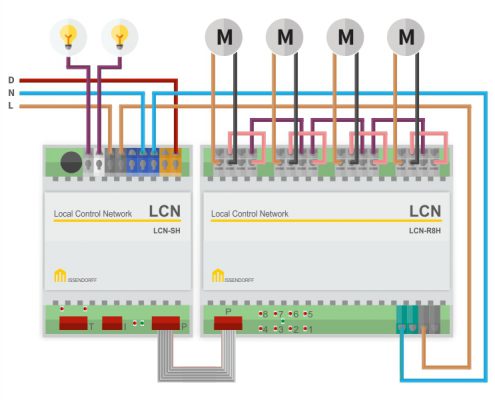

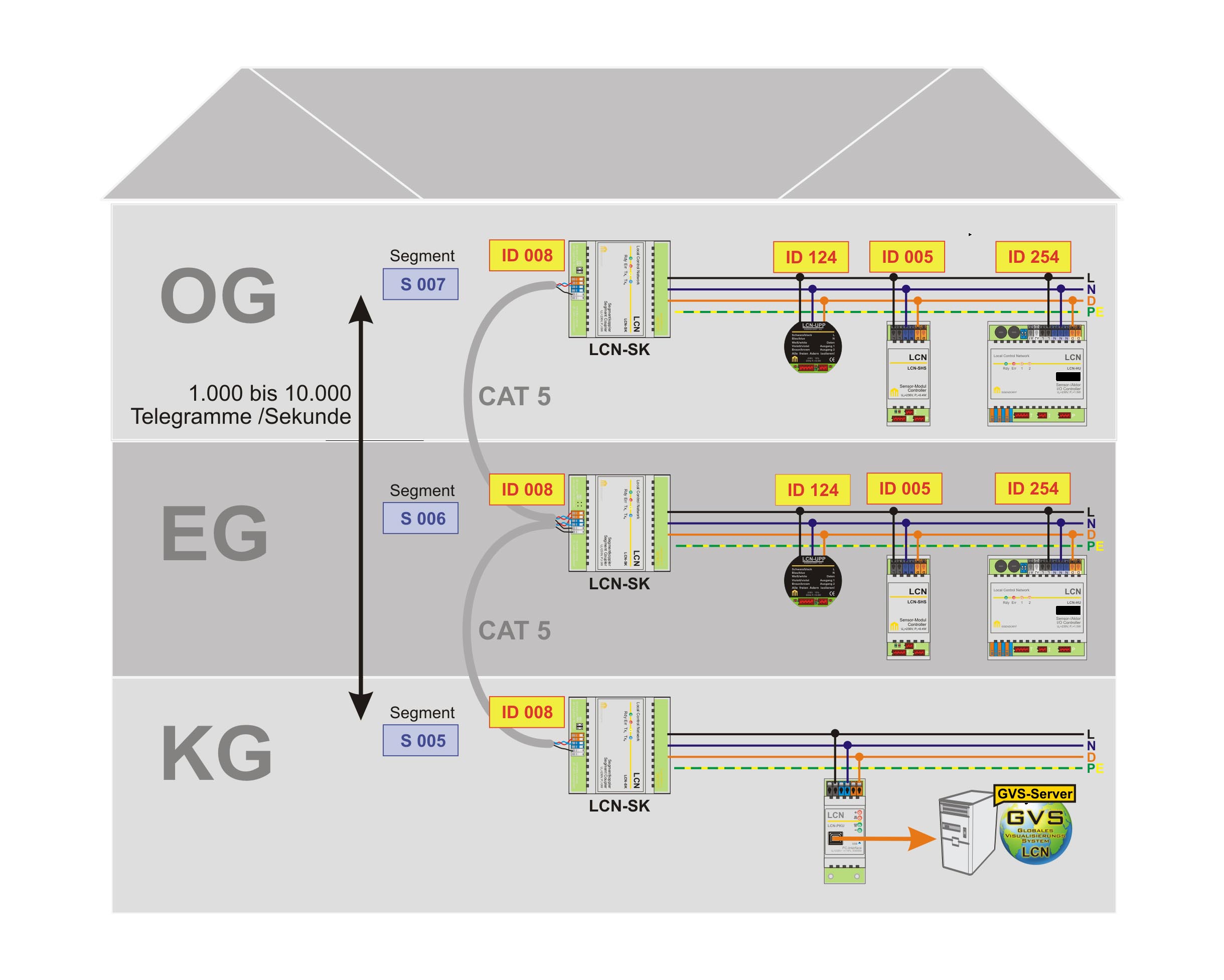

LCN 系統規劃容易,僅需遵守些許基本規則:最小型項目的模組數量不能超過 250 顆,大型項目中,每 250 顆模組構成一個分段,最多可添至 120 個分段,等於可容納至多 30,000 顆模組;根據需求,若使用 250 顆模組即可控制 100 至 200 個房間。 | 若需要簡便的系統安裝,可將單個總線模組 LCN-SH 與繼電器模組 LCN-R8H 組合使用,可提供 10 個輸出,同時使用多達 8 個傳感器。 |

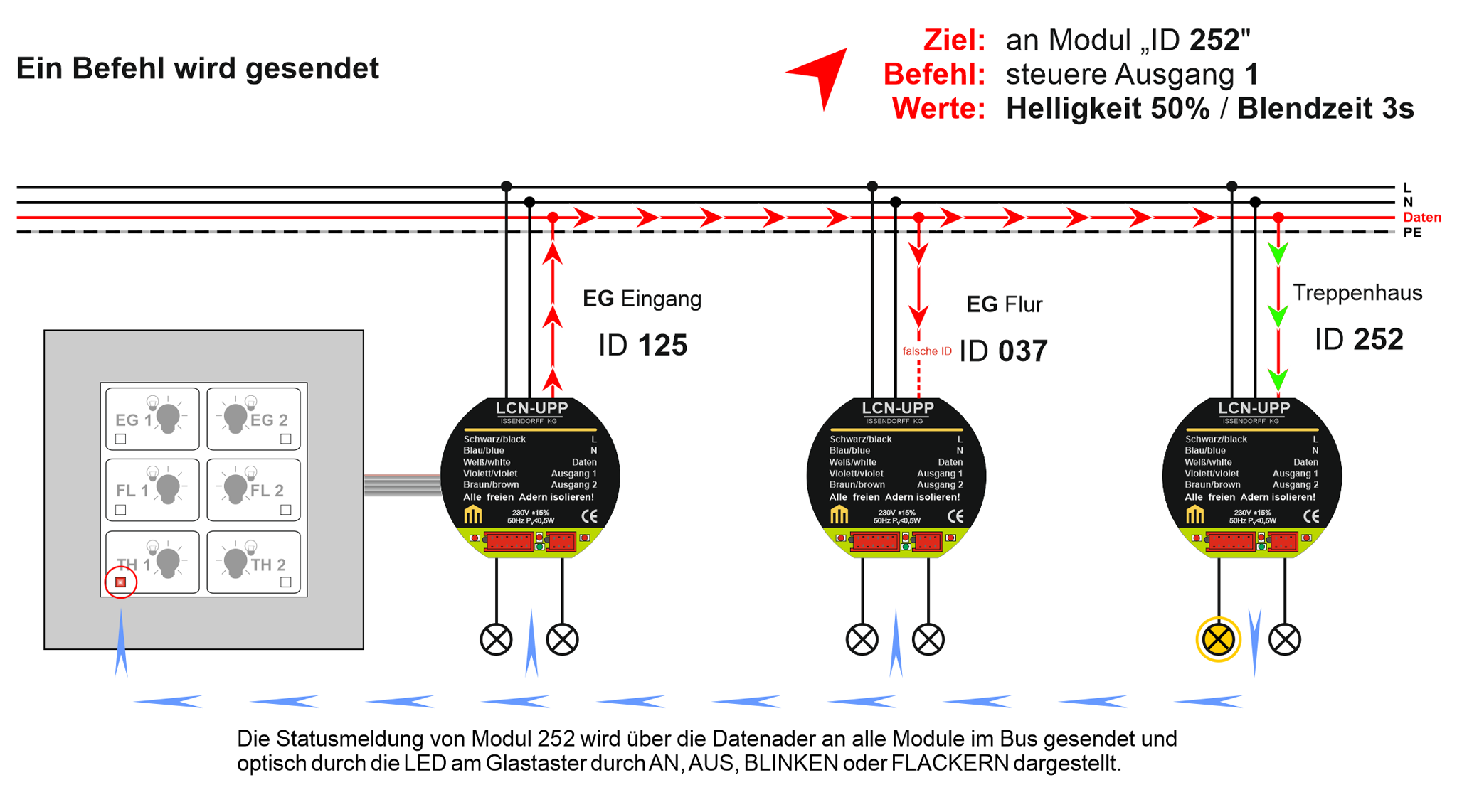

模組間的通訊
每個 LCN 模組都需要一組 ID 號碼,經由 LCN-PRO 軟體以秒為單位分配 5 到 254 之間的數字;數據電報可從整個總線的任何位置發送到該 ID 號;若要透過 1 個電報同時聯繫多個使用模組,則可使用組別尋址功能 (搜尋 ID);每個 LCN 總線分段可自由分配 250 個模組號,號碼範圍從 5 到 254 之間,每組成員數量不受限制!
在 LCN 系統中,只有需要同時處理多個負載時才會形成組別!
除了清晰明瞭外,還有另一個重要原因
模組可直接相互發送訊息以進行處理,形成一個隨著模組數量增加而變得越來越智能且強大的“神經”網絡。
規劃實例

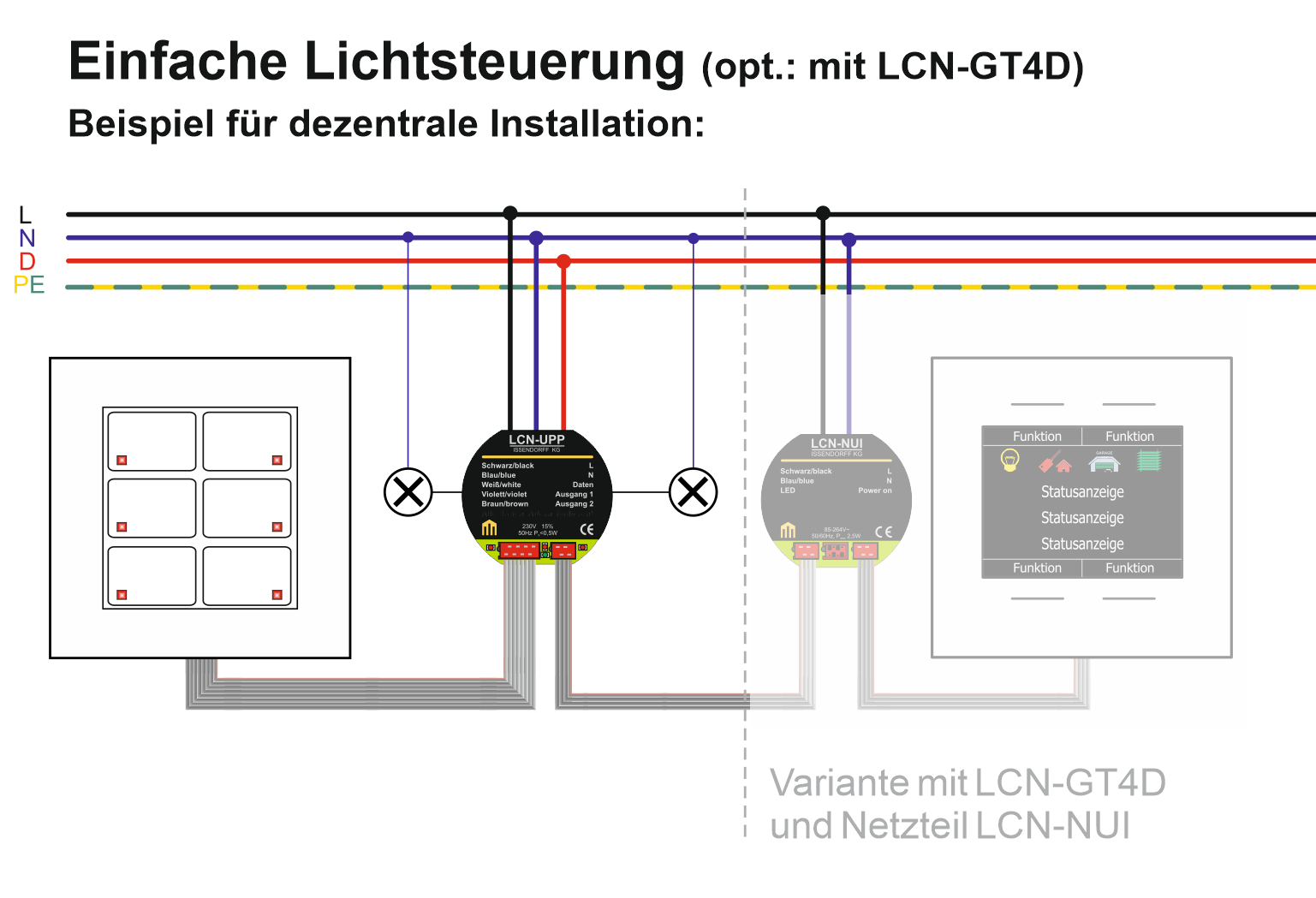

簡易照明控制
照明控制
在房間內,應透過 2 個可獨立控制的照明電路進行操作,在編程中即確定可編程的照明場景及各個(可調光)照明的調光級別;以下透過 LCN-GT6 進行控制(參見示例)。 另外也可安裝 LCN-GT4D 玻璃觸控面板(通過 LCN-NUI 電源設備供電)以控制暖通空調或其他需求。 |

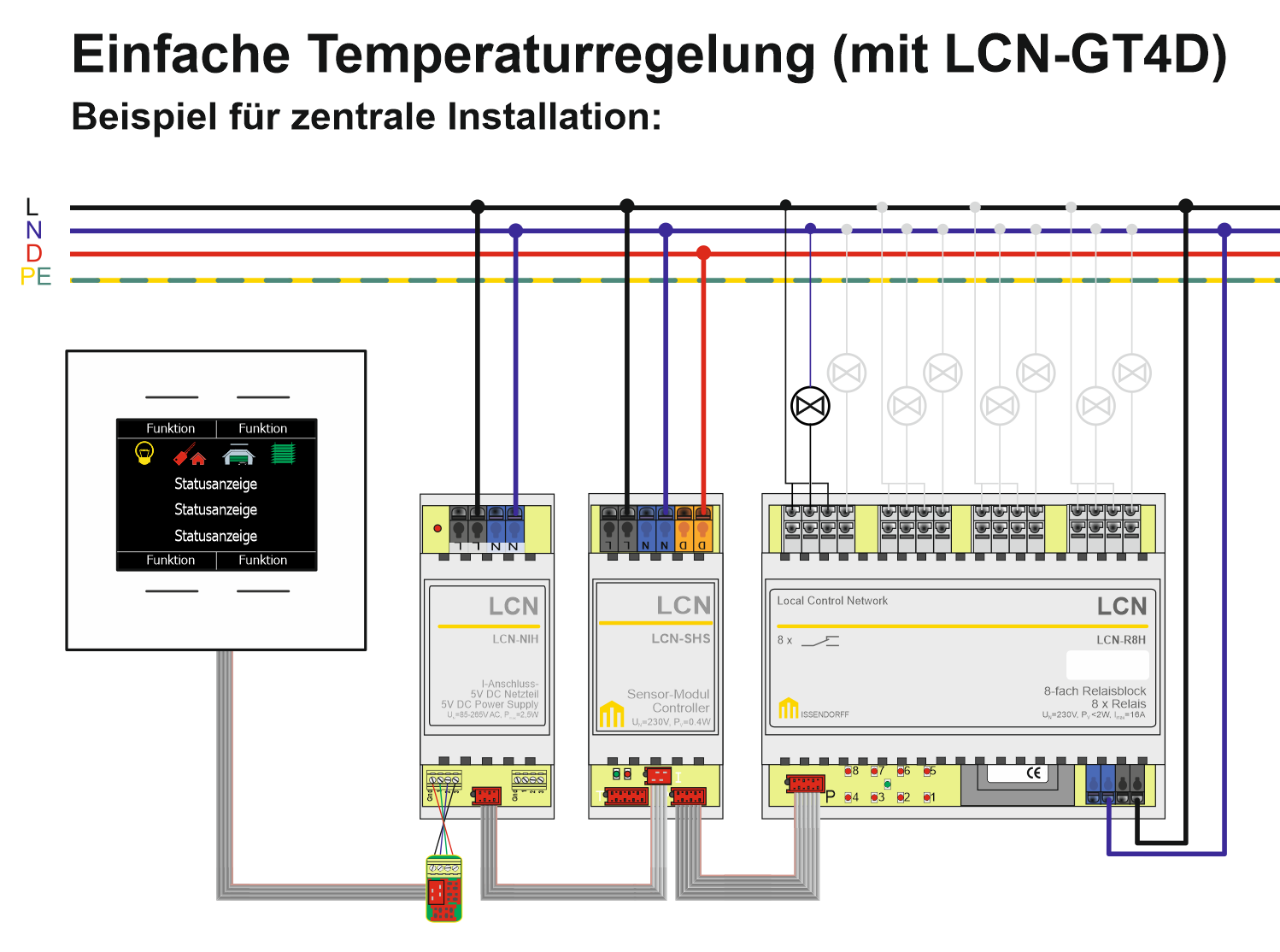

簡易溫度控制
溫度控制
應手動選擇預先調整房間內的溫度,並自動維持均溫,LCN-GT4D 中的溫度傳感器將現有實際值與指定設定值進行永久性比較,透過 LCN-R8H 繼電器隨時調節溫度偏差。

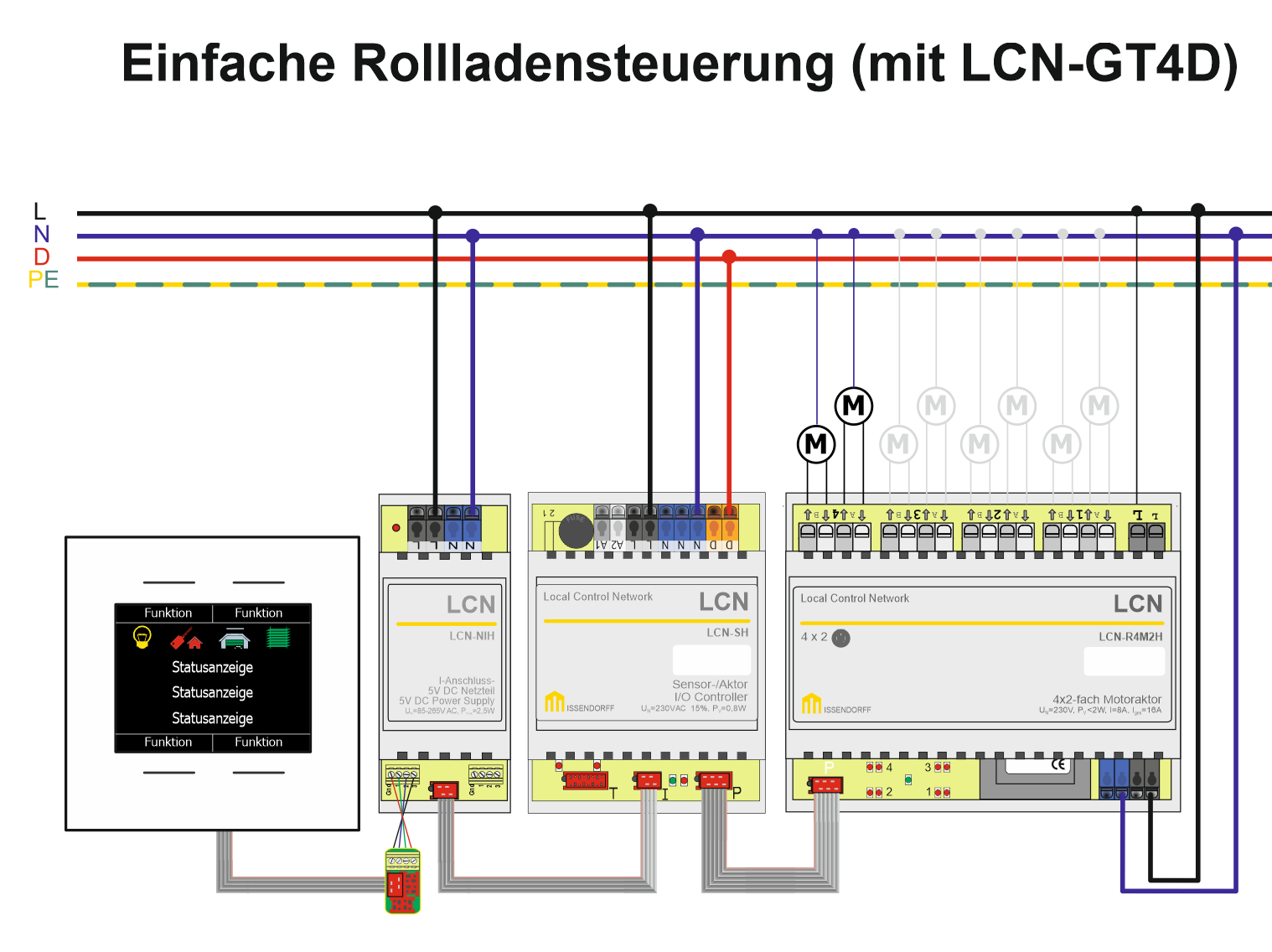

簡易電動窗簾控制
電動窗簾控制
電動捲簾馬達直接由 LCN-UMR 傳感器/執行器模組控制,使用 LCN-GT4D 玻璃觸控面板操作及查看狀態反饋。

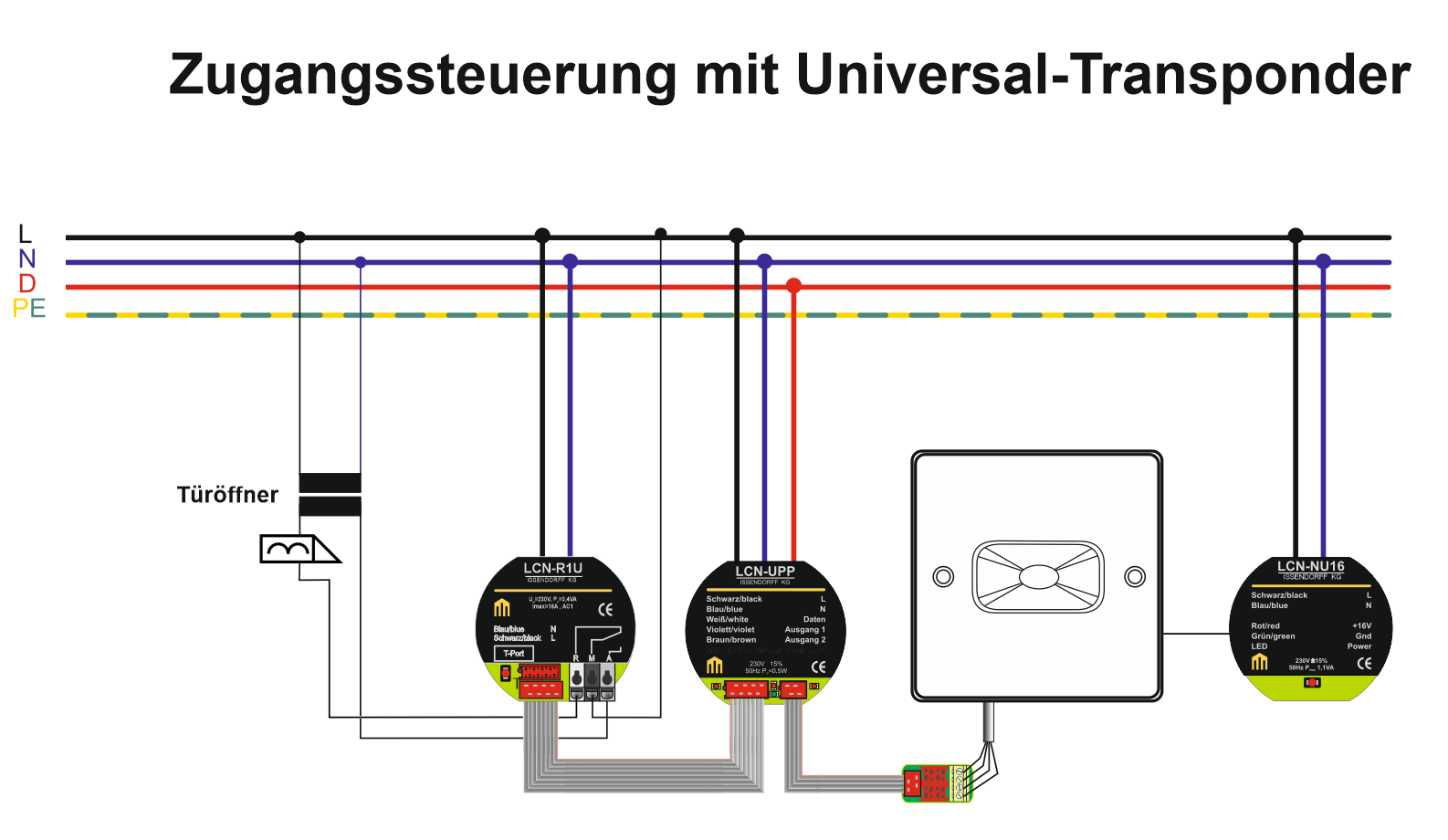

使用應答器控制進出入
進出入控制
LCN-ULT 通用應答讀取器集成在總線中,用於控制建築門廳進出,在 LCN-UPP 模組中可直接分析多達 16 個應答器來源;另外 LCN-GVS 也可用於更複雜的需求(如識別人員、即時錄影或僅在特定時間內授予訪問權限等)。

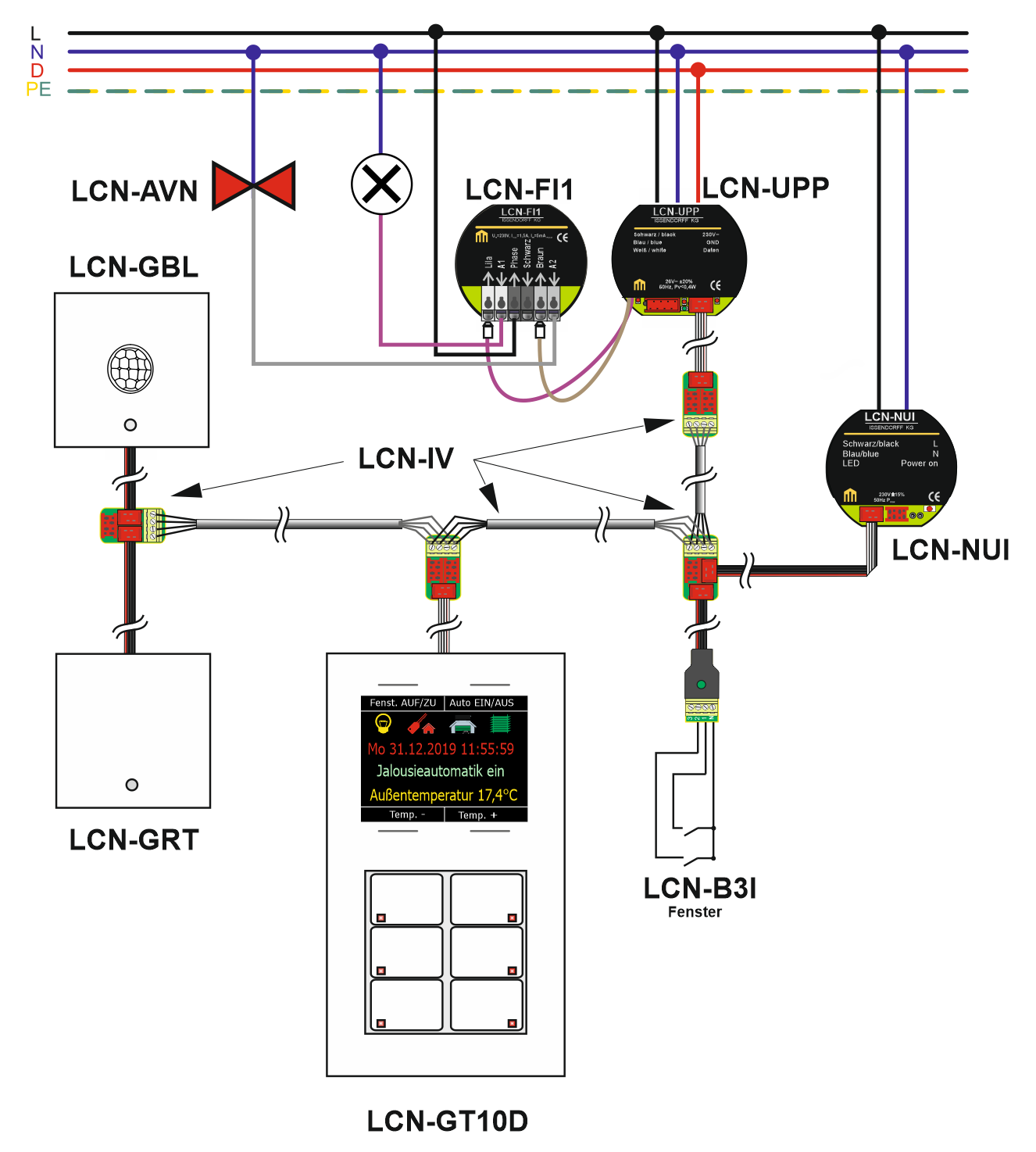

整合房間控制
房間控制
房內的溫度應手動預先選擇並自動維持溫度,並僅在人員使用房內時自動維持恆溫,若當窗戶打開時,暖通空調必須自動關閉,關上窗戶後,自動調整到預選的室溫,若人員長時間不在房內,溫度自動降至最低維護值,所有功能也自動改為手動控制。
分散安裝的總線模組(此處為 LCN-UPP),已連接至每個傳感器,暖通空調定位器及手動操作所需的玻璃觸控面板都連接至該模組。
可通過 LCN 玻璃觸控面板預先選擇各溫度值,當前室溫顯示在面板螢幕或以條形圖狀顯示,也可使用 EIB / KNX、EnOcean 或傳統按鍵操作系統。
|

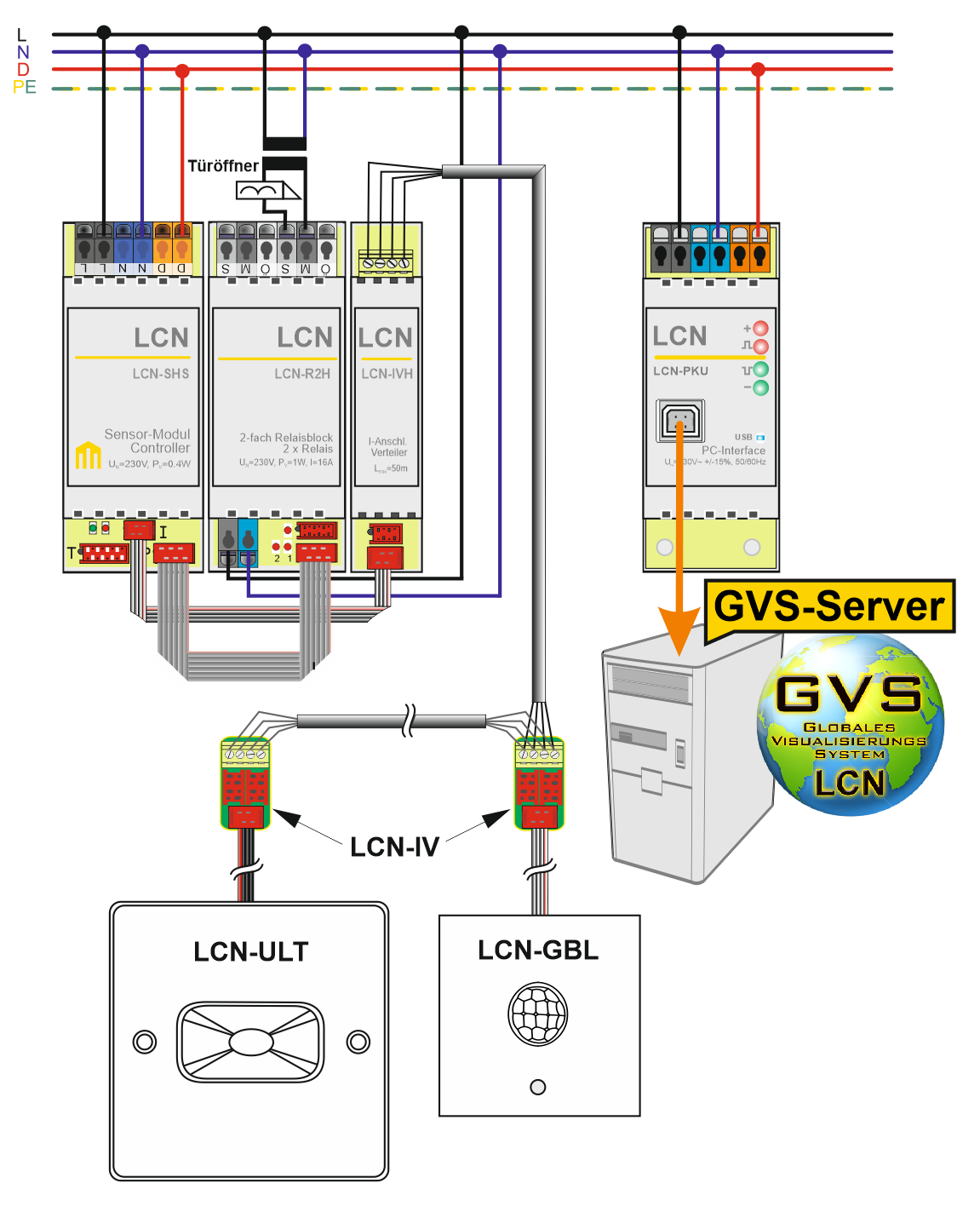

簡易進出控制及警報系統
進出入控制及警報系統
大門可透過應答器系統解鎖,允許人員進入建築,當有人接近警示區時,門禁區域中的照明會自動檢測該人身分,安裝大門觸點以防止錯誤操作打開大門;若大門開著一段時間,可使用 LCN-GVS 全球可視化軟體通知保全單位。 LCN 應答器系統可使用各種製造商的應答器,包括車用鑰匙等。 LCN-GVS 軟體支援任何有網頁瀏覽器的操作設備(如智能手機、平板電腦等行動裝置),遠端控制整個 LCN 系統,監控大門。 LCN-GVS 透過推送訊息、電子郵件或簡訊即時回報實時狀態及消息。 |
LCN-SKO 為 LCN 入門套件組合,用戶可設置專屬第一個 LCN 安裝系統,此為熟悉 LCN (Local Control Network) 智能總線系統的最佳方式。
