LCN 系統易於安裝

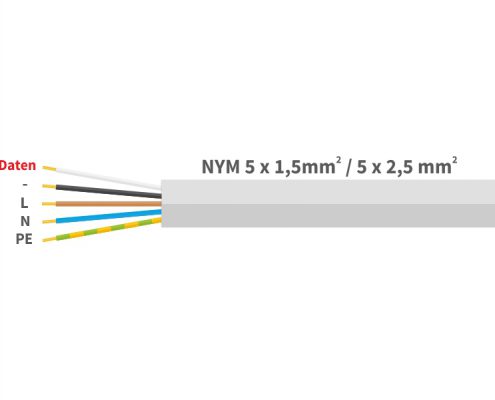

安裝使用標準 NYM 電纜, 建議使用五芯電纜,預留一根電線使用。 |

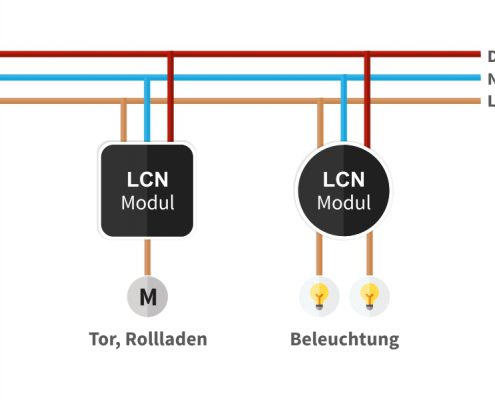

連接總線模組連接到室內佈線時,無需外部電源或濾波器,可直接連接至模組輸出。 |

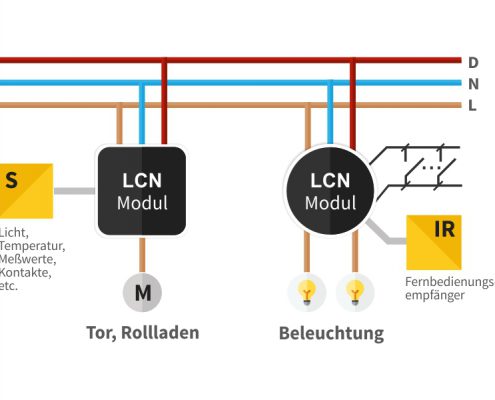

外圍設備外圍設備連接到模組的 P、T 或 I 端口接口。 |
LCN 系統只需一根額外電纜即可進行數據傳輸, LCN 符合 VDE (德國電氣電子及資訊技術協會) 法規,因此無需附加規範便可直接進行數據傳輸,沒有多餘的佈線系統,安裝成本相對低。
各種建築類型 – 都能從中受益。
LCN 總線系統的特點為技術易於管理及系統能簡易安裝,配備強大微處理器的智能總線模組為基準,不僅可處理所有數據通訊,也能自動 /手動控制、調節、計算及監控建築物中的所有功能,完全不需要中央處理器。
LCN 模組介於主電源及電器負載間,如用於照明設備或百葉窗的固定裝置及馬達;用於自動採集數據的傳感器,如光線、存在或動作偵測傳感器、溫度傳感器、玻璃觸控面板及遠端控制元件等直接連接到總線模組,用戶也可透過以上元件來觸發所需功能。
使用 LCN-PRO 軟體進行系統編程設置,可在安裝前由技術人員於事先設置完成,以便安裝後立即傳輸編程資料。
詳細安裝
模組類型
用於配電箱 DIN 導軌或崁入式安裝
LCN 模組可分別安裝於嵌入式預埋盒或配電箱 DIN 導軌上,用於分佈式或集中式管理;嵌入式模組可安裝於玻璃觸控面板、通用插座及開關後的預埋盒 (接線盒) 內,與其他總線系統相比,LCN 模組在同一模組內包含各種傳感器輸入及執行器輸出等,代表著可直接在現場啟動任何傳感器及執行器。

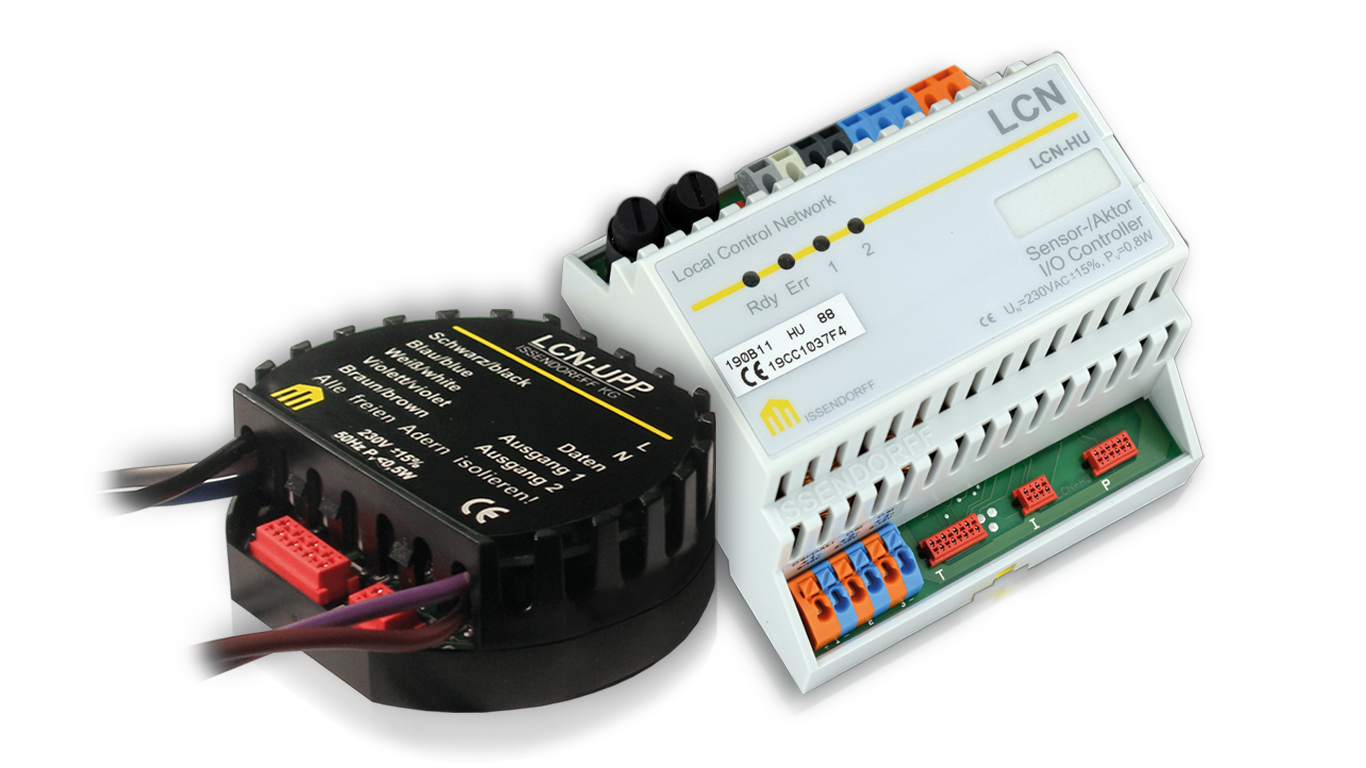

智能總線模組為 LCN 建築自動化的基礎 (此處為 LCN-UPP 及 LCN-HU 模組) |
處理器
所有設置皆永久儲存在 LCN 智能模組的配置中,即使停電時,數據資料及設置也不會丟失;使用 LCN-PRO 軟體編程,可隨時讀取及分析系統中所有 LCN 模組的當前狀態,並在必要時進行更改及處理,每個模組都有一組密碼,用來保護 LCN 系統,避免遭到未經授權的外部入侵。 |
編程設置
使用 LCN-PRO 軟體編程LCN-PRO 軟體為安裝程序所使用的編程工具,無論系統的配置及大小,均能使用 LCN-PRO 方便地設置所有 LCN 系統,可自由更新確保與最新一代模組完全兼容,LCN-PRO 可編程無限制數量的項目,每個項目都可儲存在樣本庫中,且隨時可拖放到任何 LCN 系統中重複使用,2 次數據備份(一次在電腦上,一次在系統中)及軟體識別可用模組版本的功能可防止任何故障發生。 |

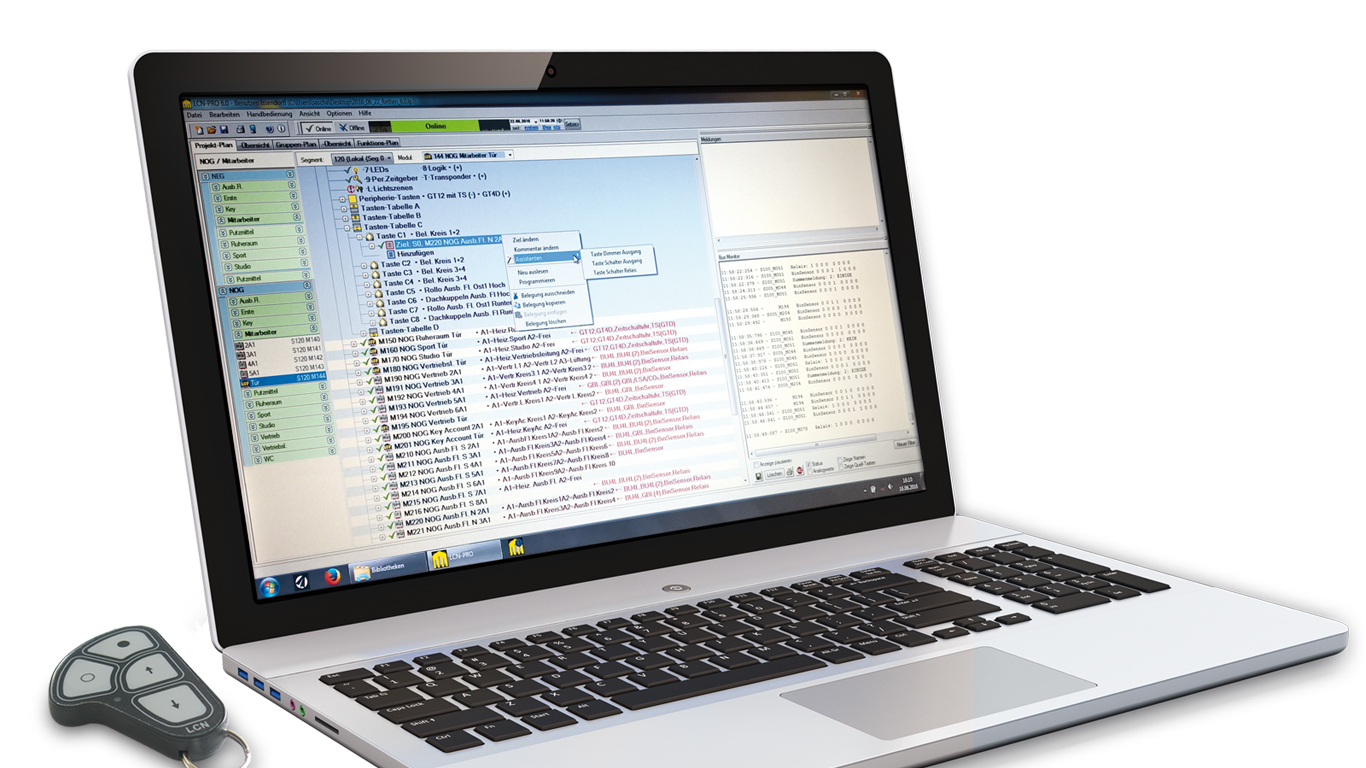

LCN-PRO 用戶介面可實踐快速啟動及舒適使用 |
LCN-PRO 有 2 種操作模式:在線及離線模式;在離線模式下,系統已預先配置並儲存在數據庫中,建立連接後,軟體將傳送到項目內,若 LCN-PRO 在線上模式時連接到系統,可讀取及更改系統的當前編程,除了常規編程外,軟體還能控制 LCN 系統中的錯誤及協議功能。 |
可視化軟體
LCN-GVS 全球可視化軟體LCN-GVS 軟體可監控及管理全球各地及幾乎任何數量的建築。 由於 LCN-GVS 主要以網頁瀏覽器為基礎,任何支援網絡的電腦、智慧手機、平板電腦等行動裝置皆可直接控制建築,廣泛的用戶帳戶控制,可授予獨立訪問權限,且 LCN-GVS 與世界各地連線都受到加密保護。
|

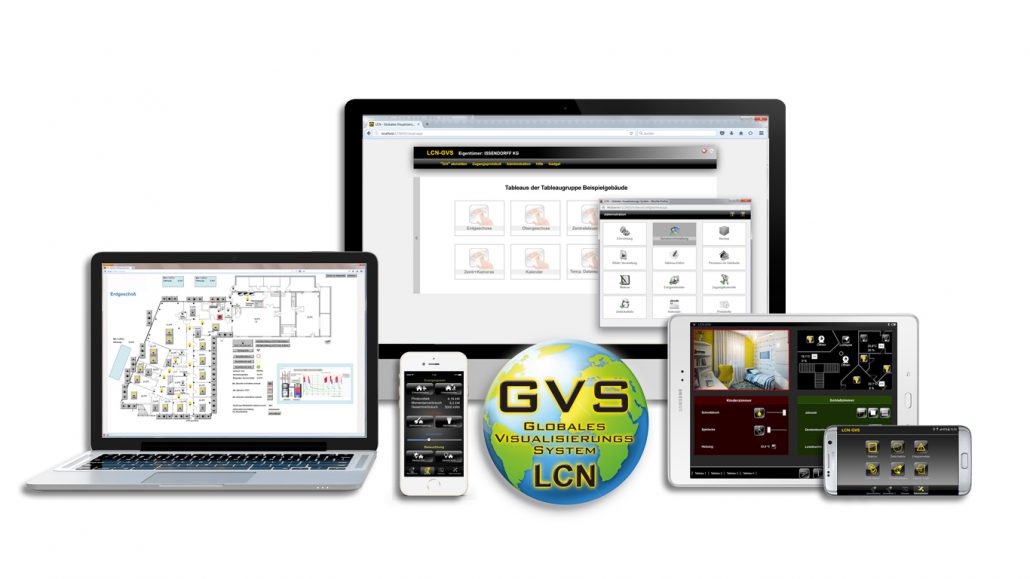

LCN-GVS 強大的編輯系統可設計無限制數量的建築項目 |
LCN-GVS 廣泛監控所有連線的 LCN 系統,並將狀態以圖表方式呈現,事件報告利於使用者監控,將任何過程、測量數據、日曆等及提示操作與訊息互連,推送電子郵件、即時訊息、簡訊等(根據服務時間表進行控制)到用戶智慧型手機等行動裝置上。 內置定時器開關可組合多個日曆並觸發相關操作,廣泛訪問控制結合了所有 5 種方法,如紅外發射器、應答器、通用應答器、檢測範圍超過 4 公尺的主動式應答器及指紋辨識傳感器等,可為每個訪問點創建與時間相關的個人配置資料,每次訪問也都會留下記錄,甚至幾年後還能進行驗證。 LCN-GVS 最重要的功能為詳細的用戶管理,專門用於識別 Windows 應用程序的高性能編輯器及易於處理直觀可視化系統的用戶友好選單指南,安裝助手也支援系統管理員工作,因此可快速執行大量配置。 |
